در سیستم های سرمایش تراکمی کمپرسور را می توان قلب سیستم نام برد و به همین دلیل مهمترین جزء یک سیکل تبرید تراکمی می باشد.کمپرسور با مکش گاز مبرد کم فشار داخل سیکل تبرید از یک طرف و فشرده کردن و رانش از سمتی دیگر باعث چرخش مبرد در مدار تبرید می شود. کمپرسورها با تکنولوژی های متفاوت و برای کارکرد در دماهای متفاوت ساخته می شوند ، از پرکاربردترین کمپرسورها میتوان به چهار نوع رفت و برگشتی، اسکرال و اسکرو و سانتریفیوژ اشاره کرد.
کمپرسور تبرید

Reciprocating AC
کمپرسورهای رفت و برگشتی

Screw AC Compressor
کمپرسورهای اسکرو

Centrifugal AC Compressor
کمپرسورهای سانتریفیوژ

Rotary AC Compressor
کمپرسورهای روتاری

Scroll AC Compressor
کمپرسورهای اسکرال

انواع کمپرسور صنعتی
کمپرسورهای رفت و برگشتی(سیلندر- پیستونی)
کمپرسور های پیستونی را باید مادر تمام کمپرسورهای امروزی دانست. این کمپرسور ها از لحاظ عملکرد بسیار شبیه به محفظۀ احتراق خودروها عمل می کنند؛ گاز فشرده شده، باید از سمت شیر خروجی به بیرون هدایت شود

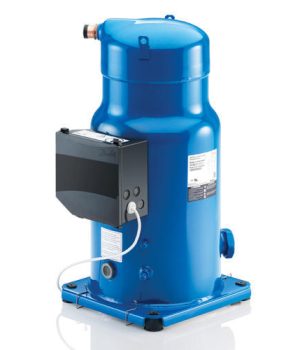

کمپرسورهای اسکرال

این کمپرسورها معمولا به صورت ساختار ظاهری استوانه ای می باشند و تشکیل شده از دو مارپیچ ثابت و متحرک است، با چرخش مارپیچ متحرک عمل مکش انجام می شود و گاز به داخل کمپرسور راه می یابد و پس از افزایش فشار و تراکم سازی گاز از کمپرسور به سمت کندانسور رانده می شود.
کمپرسورهای روتاری
کمپرسور روتاری به نسبت کمپرسور های سیلندر پیستونی و رفت و برگشتی مصرف انرژی و برق کمتری داشته و راندمان بالاتری را نیز دارا می باشند و همچنین دارای میزان سر و صدا و لرزش کمتری نسبت به سایر کمپرسور ها هستند.. قسمت داخلی این نوع کمپرسور AC شامل شافت است که چندین تیغه به آن وصل شده است. شافت تیغه داخل سیلندر می چرخد، در نتیجه مبرد را از طریق سیلندر فشار داده و آن را به طور همزمان فشرده سازی می کند. کمپرسور روتاری بیشتر برای مناطق سردسیر و مرطوب مناسب است.

کمپرسورهای اسکرو

این کمپرسورها تشکیل شده از یک سیلندر بزرگ می باشند که در درون خود دو روتور مارپیچی نر و ماده دارند ، روتور نر به وسیله انرژی الکتریکی شروع به حرکت کرده و روتور ماده نیز به حرکت در می آورد. در این مرحله عمل مکش انجام شده و گاز مبرد میان دو روتور قرار گرفته و پیوسته به سمت خروجی حرکت کرده و با توجه به نحوه ساخت مارپیچ ها فشرده میشود.
کمپرسور سانتریفیوژ
کمپرسور گریز از مرکز با استفاده از افزایش انرژی جنبشی گاز خنک مبرد به کمک پرههای دوار فشار و دمای گاز را بالا میبرد. گاز به داخل محفظه مکیده میشود و پره گاز را مجبور به چرخش با سرعت بالا میکند. در نهایت گازی که بیشترین سرعت را دارد از یک دیفیوزر عبور میکند و در آن حجم گاز افزایش و سرعتش کاسته میشود. در این فرآیند انرژی جنبشی گاز در فشار پایین و سرعت بالا، به سرعت پایین و فشار بالا مبدل میشود. با افزایش سرعت دورانی پره، فشار نهایی نیز افزایش مییابد.در این نوع کمپرسور، ظرفیت میتواند با دور موتور و تنظیم دریچه گاز ورودی کنترل شود.

نامگذاری کمپرسور هنبل


انواع کمپرسورهای اسکرو بیتزر

SEMI-HERMETIC
کاربردهای زیر صفری

OPEN Compressor
برای کار با آمونیاک

SEMI-HERMETIC FREQUENCY CONTROLLED
طیف وسیعی از کاربردها و کنترل

SEMI-HERMETIC COMPACT
کاربریِ تهویه مطبوع

HERMETIC COMPACT
سیستم های تهویه مطبوعِ راه آهن
انواع کمپرسورهای پیستونی بیتزر

SEMI-HERMETIC
انواع مبردهای HFO و HFC

SEMI-HERMETIC WITH INNOVATIVE MOTOR TECHNOLOGY
استفاده از مبرد CO2

SEMI-HERMETIC 2-STAGE
طیف برای سردخانه

SEMI-HERMETIC FREQUENCY CONTROLLED
انواع مبردهای HFO و HFC

SEMI-HERMETIC WITH LIQUID RECEIVER
کمپرسورهای پیستونی اینورتردار

SEMI-HERMETIC WITH 2-STAGE LIQUID RECEIVER
استفاده از این یونیت ها در مصارف زیر صفری

OPEN
کار با مبردهای HCFC/HFC و برای کار با آمونیاک.

OPEN 2-STAGE
مصارف زیر صفری بهینه

نامگذاری کمپرسور بیتزر

محل تجهیزات کمپرسور

جدول روغن کمپرسور بیتزر

کمپرسور پیستونی (رفت و برگشتی)
- کاربرد فراوان
- تنوع ظرفیت
- سروصدای بالا
کمپرسور اسکرو
- کاربردهای تجاری و صنعتی
- مصرف انرژی کمتر
- دارای ظرفیت کنترل

کمپرسور اسکرو
کمپرسورهای اسکرو (مارپیچی) دارای مزایای بسیاری از جمله کارکرد کم صدا ، بی لرزش ، طول عمر بالا، کم حجم ، پرتوان ، نزدیک بودن ظرفیت اسمی و واقعی ، قابلیت اتصال به سیستم BMS یا کنترل هوشمند ساختمان و از همه مهمتر زیربار رفتن تدریجی و کاهش 25 درصدی مصرف برق چیلر می باشند.

کمپرسور پیستونی
ازنوع پیستونی بوده وقابلیت کارکرد با مبردهای معمول ازقبیل R22 , R134A , R410A , R407C رادارند.این کمپرسورها ازنوع سمی هرمتیک (SEMI HERMETIC)یا نیمه بسته بوده وکاربرد آنها درسیستمهای تهویه وتبریدمی باشند.
کمپرسور سانتریفیوژ توربوکور
تکنولوژی Turbocor
کمپرسورهای Turbocor دارای فناوری نوآورانه و مزایای بسیاری هستند. برخی از این مزایا عبارتند از: راندمان بار بخشی فوقالعاده، عملکرد بدون روغن، سطح صدای بسیار پایین و طراحی سبک و فشرده. فن آوری بلبرینگ مغناطیسی به کارایی، قابلیت اطمینان، بی صدا بودن و نگهداری کم کمپرسور کمک می کند. علاوه بر این، بلبرینگ ها، الکترونیک قدرت، کمپرسور، چیلر و شیر انبساط همگی به صورت دیجیتالی کنترل می شوند.

Highly efficient compressors that reduce operating and maintenance costs Capacity range from 140 to 1600 kW / 40 to 450 tons
کمپرسور سانتریفیوژ توربوکور


فن آوری کمپرسور بدون روغن و یاتاقان مغناطیسی مدیریت روغنکاری پیچیده روغن و مبرد را حذف می کند.
سیستم هایی که منجر به طراحی ساده چیلر، افزایش قابلیت اطمینان و کاهش تعمیر و نگهداری می شوند
کاهش مصرف انرژی تا 50 درصد.
کاهش تعمیر و نگهداری
