تعمیر، سرویس، نگهداری و راه اندازی چیلر جذبی
سرویس و نگهداری صحیح و به موقع چیلر جذبی، توسط تیم متخصص
تعمیر وسرویس و نگهداری و راه اندازی چیلر جذبی
سرویس
سرویس دوره ای برای حفظ عملکرد مطلوب سیستم
تعمیرات
تعمیرات کامل و استاندارد با تجهیزات مدرن با نفرات متخصص
نگهداری
نگهداری انواع چیلر جذبی با نفرات متخصص
راه اندازی
استارت و راه اندازی سیستم چیلر جذبی
با سرویس و نگهداری صحیح و به موقع چیلر جذبی، توسط نیروی متخصص از هزینه های بالا جلوگیری نمایید
تخصص تیم اجرایی
نمونه پروژه تعمیرایت
نگهداری پیش‌گیرانه چیلر جذبی
آنایز شیمیایی محلول جاذب
تعویض روغن پمپ وکیوم سیستم پرج در صورت نیاز
بررسی نشتی‌های احتمالی در قسمتهای مختلف دستگاه
عملکرد سیستم تخلیه گازهای غیرقابل تقطیر، سیستم پرج
خوردگی داخلی
لیتیوم بروماید در حضور هوا بسیار خورنده است. یک نشتی کوچک در چیلر جذبی برای مدت طولانی باعث خوردگی داخلی و مسدود شدن مبدل های حرارتی می شود. این یک معضل برای اکثر بهره بردارمی باشد. رویکرد تشخیصی سیستماتیک ما به مشتری اطمینان می دهد که چیلر را فیلتر کرده و چیلر جذبی دوباره به کار بازگرداند.این شرکت به مشتریان با شیوه های نگهداری خوب اطمینان می دهد و عملکرد بدون مشکل چیلر را تضمین می کند.
رسوب زدایی چیلر جذبی
یکی از مشکلات اساسی در چیلرهای جذبی , رسوب گرفتگی لوله ها در سمت مدار آب برج خنک کننده و در لوله های ابزوربر و کندانسور می باشد ،وجود رسوب در داخل لوله ها موجب کاهش انتقال حرارت و تشدید خوردگی و افزایش هزینه مصرف انرژی می شود. با تمیز کردن لوله های کندانسور، حرارت بهتر منقل شده و دستگاه در فشار پایینتری کار میکند و راندمان چیلر افزایش پیدا میکند و استهلاک چیلر کاهش می یابد.
تعمیرات
تعمیرات اساسی انواع چیلر جذبی
نگهداری
نگهداری انواع چیلر جذبی با تیم مجرب
سرویس چیلر جذبی، توسط تیم متخصص
تعمیرات تخصص چیلر جذبی
با توجه به تجربیات و تخصص تیم چیلر جذبی این شرکت کلیه تعمیرات زیر نطر مهندسان خبره و با تجربه انجام می گردد
راه اندازی چیلر جذبی
تست و راه اندازی اولیه و سالیانه چیلر جذبی با متخصصان مجرب
اسید شویی چیلر جذبی
با توجه به رسوب سیستم و نیاز به اسیدشویی موارد توسط تکنسین مجرب و تجهیزات متخص و اسید مخصوص انجام میگردد
تعمیر پمپ چیلر جذبی
تعمیر الكتروپمپ هاي بسته (هرمتيك) جهت سلوشن و مبرد چيلرهاي جذبي بصورت تخصصی
تعویض تابلو کنترل چیلرجذبی
چیلرهای جذبی بدلیل عدم وجود لوازم، از کار افتاده اند. تابلو کنترل چیلر که بوسیله تیمی از متخصصین برنامه نویسی تاسیسات طراحی و قابلیت های بالا آماده نصب می‌باشد.
تعویض لوله مسی های معیوب چیلر جذبی(ریتیوب )
برچیدن و تعویض لوله مسی های معیوب (ریتیوب )انواع چیلر جذبی و نصب لوله های جدید
آنالیز محلول چیلر جذبی
بر اساس فعل و انفعالات شیمیایی به تأمین سرمایش چیلر جذبی از این رو به منظور بررسی عملکرد آن بایستی محلول‌های موجود لیتیوم در آن را مورد آنالیز قرار گیرد
تعویض لیتیم بروماید
تعویض لیتویم برماید و تهیه لیتیوم جدید با کیفیت و برند معتبر خارجی
تزریق مکمل و احیای مواد
تزریق مکمل و احیای مواد انواع چیلر جذبی
راه اندازی چیلر جذبی
چک کردن جریان آب در قسمت‌هایاواپراتور، ابزوربر و کندانسورو سوییچ اینترلاک
چک کردن جریان آب گرم، آب داغ، بخار یا مشعل شعله مستقیم و نحوه کنترل ظرفیت آنها
بررسی سطح خلاء و فشار دستگاه و چک کردن عملکرد پمپ‌های محلول جاذب و مبرد دستگاه
بررسی سطح شارژ مبرد و محلول جاذب
خاموش کردن چیلر جذبی
بازبینی و بررسی نشتی‌های احتمالی
تست فشاری و خلاء در دستگاه به منظور اطمینان از عدم وجود نشتی
بازرسی از لوله‌های کندانسور و ابزوربر
باز کردن و تمیز کردن فیلترها
لیتیوم بروماید
در چیلرهای جذبی مایع مبرد آب است دمای جوشیدن آب را می توان پایین آورد اگر فشار در سطح آب را پایین بیاوریم ، مثلا اگر فشار مطلق آب 5.0 اتمسفر باشد ، دمای جوش 81 درجه سانتیگراد و در یکصدم اتمسفر، آب در 5.4 درجه سانتیگراد می جوشد . به عکس هر چه فشار بیشتر شود ، درجه حرارت جوش نیز زیادتر می شود، مثلا اگر فشار به 5 اتمسفر برسد، آب در 147 درجه سانتیگراد می جوشد. در چیلرهای جذبی مایع دیگری نیز به عنوان جذب کننده برای جذب بخارهای آب وجود دارد که از لیتیوم برماید برای این منظور استفاده می شود.
آزمايش لیتیوم برماید
تست شيميايي مواد چیلر جذبی به شرح ذيل انجام مي پذيرد.
تست و كنترل PH (حدود اسيدي – بازي)
كنترل مقدار قلياييت ( Alkalinity)
تست مقدار – OH
تست انواع بازدارنده هاي خوردگي(Inhibitor )كه شامل :Li2Moo4 و Li2Cro4 و LiNo3
تست و كنترل مواد آلي كه قدرت جذب LiBr را افزايش مي دهند و از تركيب مواد با آب كندانسور جلوگيري مي نمايد.
تست و تعيين مقدار فلزات سنگين محلول(Heavy Metals (as Cu
تست تعيين اندازه ذرات معلق Suspended Solids ( كه باعث گرفتگي نازلهاي دستگاه شده ومنجر به كاهش راندمان برودتي مي شود. )
- فرمول شیمیایی Libr
- وزن مولکولی 86.856
آنالیز لیتیوم بروماید
- درصد لیتیوم بروماید
غلظت لیتیوم بروماید را اندازه گیری می کند و وضعیت عملیاتی جاذب را نشان می دهد.
- قلیایی بودن / pH
نشت احتمالی هوا به داخل چیلر را نشان میدهد. خوردگی فلز را تحت تأثیر قرار می دهد.
- ذرات مس حل شده
خوردگی داخل سیستم شامل تیوب ها مسی سیستم و یا سیم پیچ پمپ را نشان میدهد.
- جامدات معلق
نشانه ای از درجه رسوب داخلی را نشان می دهد.
- نیترات لیتیوم
در این آزمایش قدرت بازدارنده نیترات را اندازه گیری می کند.
- ارسنیک
قدرت بازدارنده ارسنیک را اندازه گیری می کند.
- کرومات
قدرت بازدارنده کرومات را اندازه گیری می کند.
- مولیبدات
قدرت بازدارنده مولیبدات را اندازه گیری می کند.
- امونیاک
می تواند درجه خوردگی قسمتهای
مس را نشان دهد
اندازه گیری اجزاء تشکیل دهنده محلول لیتیم برماید چیلر جذبی و تعیین میزان ناخالصیهای موجود و در صورت لزوم تجویز مکمل شیمیایی برای تامین مکسورات شیمیایی محلول
چیلر جذبی
هر چیلر برای انتقال گرما از محیط دمای پایین به یک محیط دمای بالا به مقداری نیروی خارجی متکی است. به عنوان مثال ، چیلرهای برقی کمپرسور دارند. چیلرهای جذبی کمپرسور را با بخار ، آب گرم یا هر منبع حرارتی خارجی جایگزین می کنند. چیلر جذبی عملکرد بسیار سرراستی دارد. عملکرد آن اساساً مشابه آنچه در یک چیلر فشرده سازی بخار اتفاق می افتد از این نظر است که هر دو فرآیند شامل تراکم و تبخیر مبرد درون سیستم هستند. با این حال ، در حالی که چیلر جذبی از فرآیند حرارتی شیمیایی استفاده می کند ، یک چیلر معمولی متکی به انرژی مکانیکی است. تفاوت آنها فقط در افزایش فشار مبرد از سطح تبخیر به سطح چگالش است.
اصل کار چیلر جذبی
بعضی از مواد خاصیت عجیب میل به سایر مواد را در شرایط خاص فشار و دما دارند،افزایش این خاصیت با تغییرات دما و فشار می باشد. مایکل فارادی در سال 1824 ایده چیلر جذبی را بر اساس این مفهوم ارائه داد. اصل فرآیند جذب جدا کردن و ترکیب مجدد مایعات (مبرد و جاذب) برای ایجاد اثر خنک کننده است. معمولاً چیلرهای جذبی یا چرخه NH 3-H 20 (آمونیاک-آب) یا چرخه LiBr (لیتیوم بروماید) هستند. در چرخه اول ، آب به عنوان جاذب عمل می کند در حالی که محلول آب آمونیاک به عنوان مبرد عمل می کند. در چرخه دوم ، لیتیوم بروماید جاذب است و آب مبرد است.
چیلرهای جذبی چگونه کار می کنند
نمایش یک چرخه جذب ساده
ژنراتور: در ژنراتور ، یک منبع حرارتی بخار آمونیاک را از یک محلول قوی آمونیاک تولید می کند. قبل از اینکه بخار آمونیاک (مبرد) وارد کندانسور شود ، از طریق یکسو کننده برای کمبود آب عبور می کند.
کندانسور: آمونیاک اکنون کم آب و فشار بالا در محل تغلیظ شده وارد کندانسور می شود. پس از خنک شدن ، از دریچه گاز (دریچه انبساط) عبور کرده و فشار و دما کاهش می یابد. مقادیر جدید باید زیر آنچه اواپراتور (مرحله بعدی) حفظ می کند باشد.
اواپراتور: اواپراتور ، که اساساً فضای سرد یخچال است ، اکنون ظاهر می شود. آمونیاک خنک شده وارد اواپراتور می شود ، گرما را جذب می کند و سپس به صورت بخار آمونیاک اشباع شده خارج می شود.
جاذب: بخار هنگام ورود به جاذب ، در معرض اسپری محلول آب آمونیاک ضعیف قرار می گیرد. محلول ضعیف به نوبت به یک راه حل قوی تبدیل می شود. پمپ محلول جدید را از طریق احیا کننده به ژنراتور هدایت می کند (همچنین ممکن است به آن مبدل حرارتی نیز گفته شود). با رسیدن محلول ، از قبل به فشار ژنراتور / چگالش رسیده است. روند دوباره شروع می شود
انواع چیلر جذبی
چیلرهای جذبی با آبگرم و بخار

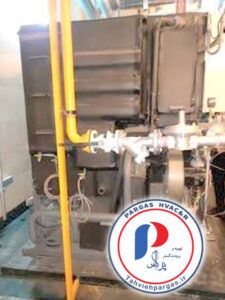

چیلرهای جذبی دایرکت فایر
چیلرهای جذبی دابل افکت
مشخصات فنی قطعات چیلرهای جذبی
اواپراتور
اواپراتور قسمت خنک کن چیلر جذبی است که در آن آب تغذیه سیستم فن کویل ها و هواسازها ساختمان ، گرمای خود را به مبرد می دهد و خود خنک شده و موجب تبخیر مبرد می شود، مبرد به وسیله نازل ها از قسمت بالا بر روی تیوب ها پاشش شده موجب انتقال حرارت و تبخیر خود را فراهم می کند .شرایط استاندرد برای دمای آب ورود و خروج انواع چیلرهای جذبی آب ورودی ° 12 و خروجی ۶٫۷° سانتیگراد می باشد
ابزوربر
ابزوربر یک مبدل پوسته و لوله است که در لوله های آن ، آب برج خنک کننده در جریان دارد و پوسته شامل محلول نمک لیتیوم بروماید می‌باشد. بخار مبرد تولید شده در اواپراتور به سمت ابزوربر حرکت می کند و توسط لیتیوم بروماید جذب می گردد.دمای ابزوربر به هنگام جذب افزایش می یابد. آب برج خنک کننده بخشی از گرمای آزاد شده در ابزوربر را گرفته و آن را از سیستم دفع می کند تا این قسمت برای جذب بهتر خنک بماند
پمپ سلوشن
برای گردش مایع جاذب در چرخه از پمپ هرمتیک مخصوصی به نام پمپ سلوشن استفاده می گردد. که در قسمت پایین ابزوربر چیلر جذبی به وسیله پمپ سلوشن محلول رقیق به ابتدا وارد مبدل حرارتی شده و در آنجا با تبادل حرارت در دمای آن بالاتر رفته و وارد ژنراتور می گردد.
کندانسور
در کندانسور مبرد در تماس با آب برج خنک کننده، تبدیل به مایع میشود. کندانسور نیز همانند سه محفظه دیگر نوعی مبدل پوسته لوله می‌باشد که آب برج خنک کننده از میان آن جریان دارد و عملیات تقطیر انجام میگیرد محلول محفظه ژنراتور و کندانسور در یک پوسته مشترک قرار میگیرند و از داخل به هم مرتبط هستند بنابراین بخار آب ایجاد شده در ژنراتور به راحتی و به طور مستقیم وارد فضای کندانسور می گردد.
ژنراتور
محلول رقیق لیتیوم بروماید بعد از مبدل حرارتی وارد ژنراتورشده و عملیات تغلیظ انجام میگردد. چیلرهای جذبی تک اثره دارای یک ژنراتور هستند که منبع حرارتی آن ممکن است آب گرم ، آب داغ و یا بخار باشد.
پمپ مبرد
پمپ مبرد آب را از تشت اواپراتور کشیده و آن را از طریق افشانک ها بروی کویل آب چیلد به صورت افشانک پخش نماید.
شیرهای کنترل کننده
شیرهای کنترل کننده برقی و موتوری، بخش عمده ای از عمل کننده های چیلرهای جذبی را شامل میشود. که به منظور عملیات رقیق سازی و حفاظت از دستگاه قرار میگیرد. کنترل سطح مبرد در اواپراتور و همچنین کنترل سطح محلول در ابزوربر یکی از عوامل کارکرد صحیح چیلرهای جذبی است.
کنترل ظرفیت چیلر جذبی تک اثره
کنترل ظرفیت در چیلر جذبی به وسیله کاهش بار حرارتی ژنراتور انجام می گردد. ژنراتور چیلرهای جذبی به وسیله شیر تدریجی، ظرفیت آن کنترل میگردد.
چیلر جذبی آبگرم
Single-Effect Absorption Chillers
چیلر جذبی آبگرم ساخت شرکت کریر
محل تجهیزات
ورودی و خروجی
سیکل برودت
سیکل موتورخانه چیلر جذبی
