پکیچ برودتی و هایژنیک پرگاس

ROOFTOP PACKAGE UNIT & Hygienic ROOFTOP

R22&R134A&r410a&r407c

از ظرفیت 7 تا 120 تن تبرید

کیفیت بالا - هزینه خرید و نگهداری پایین

پکیچ برودتی و گرمایی هواخنک پرگاس در ظرفیت های نامی7الی 120 تن تبرید با کمپرسور اسکرال و کندانسورهای میکرو چنل و بلو فین قابلیت کارکرد با انواع مبردها نظیرR410A, R407C، R134a و R22

مشخصات فنی پکیچ هواخنک تراکمی

  • قابلیت تولید با کمپرسور حلزونی (Scroll)
  • کندانسور از نوع ماکرو چنل با پوشش زینک اکسایدیا بلوفین
  • اواپراتور از نوع Shell & Tube و یا Plate از معتبرترین برندهای جهانی
  • مجهز به کلیه تجهیزات حفاظت
  • مجهز به قطعات مکانیکی و الکترومکانیکی از معتبرترین برندهای جهانی
  • امکان بهره گیری از سیستم کنترل میکروپروسسوری، الکترومکانیکی و یا سیستم کنترل هوشمند (PLC)
  • مناسب کار با مبردهاي HCFC و دوستدار محیط زیست (R22, R134a, R410A,R407C)

مزایای استفاده از کویل مایکروچنل

  • خوردگی پایین به دلیل جنس آلومینیوم
  • انتقال حرارت بالا به دلیل شکل ساخت این کندانسورها
  •  ابعاد کوچکتر و وزن کمتر
  • شارژ مبرد کمتر
  • افت فشار کمتر
  • عمر طولانی با توجه به نوع جوشکاری

شاسی پکیج

شاسی از ناودانی خم کاری شده با ورق  فولادی و پوشش رنک الکترواستاتیک به ضخامت 100
میکرون با روش شیت متال و قلاب مخصوص حمل با جرثقیل

استراکچر اصلی پکیج

فریم بندی با پروفیل های آلومینیومی با ضخامت حداقل 2 میلیمتر مخصوص دستگاههای اتاق تمیز از مارک های معتبر اروپای غربی( پرولم ایتالیا) دارای استاندارد نشتی تایید شده بر طبق DIN EN 13779-8.2 و جدار داخلی از نوع پروفیل آلومنیومی اکسترود باقوس درجدار داخلی برای جلوگیری از تجمع آلودگی باشد.

بدنه پکیج

بصورت دوجداره طبق استاندارد DIN EN 13053-6.2 شامل :
– جدار داخلی از ورق گالوانیزه رنگ شده
– جدارخارجی از ورق گالوانیزه رنگ شده
– کف خارجی از ورق گالوانیزه رنگ شده

فن هوادهی و الکترو موتور هوای رفت Supply Air

دستگاه فن از برند اصال Nicotra ساخت کشور ایتالیا و دارای استاندارد ساخت -DIN 194646.5.10 و استاندارد صدا و افت فشار دبی طبق استاندارد وتست AMCA  روی الکترو موتور

جداول انتخاب پکیچ برودتی 7 تا 20 تن تبرید

جداول انتخاب پکیچ برودتی 25 تا 45 تن تبرید

جداول انتخاب پکیچ برودتی 50 تا 70 تن تبرید

جداول انتخاب پکیچ برودتی 8 تا 120 تن تبرید

AIR COOLING PACKEGE

مزایای پکیج برودتی

هزینه اولیه و نصب پایین پکیج برودتی

هزینه تعمیر و نگهداری کمتر به دلیل نداشتن تجهیزات جانبی

عدم اشغال فضا موتورخانه

کارکرد کم صدا

تامین هوای تازه

کمپرسور

اغلب کمپرسورهای پکیج برودتی از نوع اسکرال می باشد و متناسب با ظرفیت برودتی پروژه تعداد کمپرسورها متفاوت است

کندانسور

کندانسور پکیج برودتی از نوع هوا خنک می باشد و متناسب با ظرفیت پکیج برودتی ابعاد کندانسور و تعداد فن کندانسور متفاوت است

شیر انبساط

در یک پکیج برودتی شیر انبساط ممکن است از نوع ترموستاتیکی و یا الکترونیکی باشد و با توجه به مدار برودتی تعداد شیر انبساط متفاوت است

اواپراتور

اواپراتور پکیچ برودتی هوای برگشتی و تازه را مخلوط و توسط فن به ساختماان انتقال می دهد

تابلو برق و کنترل

این شرکت با بهره گیری از دانش فنی و مهارت مهندسان خود اقدام به طراحی و ساخت این تابلو برق باهدف بهینه سازی مصرف انرژی برق چیلرهای تراکمی نموده است استفاده از کنترلر PLC در این محصول ، امکان پیاده سازی انواع منطق های کنترلی مورد نیاز عملکرد صحیح چیلر را فراهم می سازد . این برنامه کنترلی حاصل سال ها تجربه تیم فنی شرکت در زمینه اتوماسیون تهویه مطبوع بوده که کارکرد آن طی سال ها در پروژه های گوناگون مورد تایید قرارگرفته است .

فن کندانسور

فن کندانسور نصب شده بر روی چیلر ها ساخت شرکت روزنبرگ آلمان و با کیفیت بالا و صدای بسیار پایین می باشد

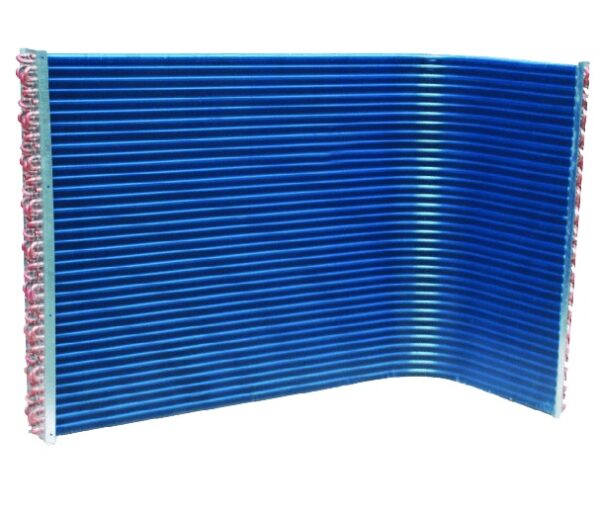

کندانسوربلوفین

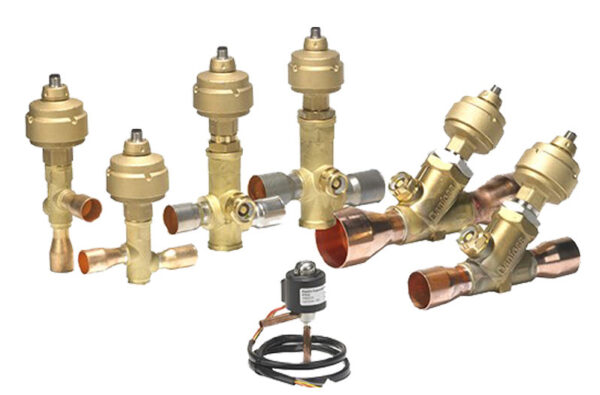

شیر اکسپنشن الکترونیکی

پی ال سی کنترل چیلر

کندانسورمیکرو چنل

شیر اکسپنشن مکانیکی

کمپرسور اسکرال

نمونه پروژه اجرایی

دستگاه پکیج یونیت یکپارچه پشت بامی به ظرفیت 50 تن تبرید واقعی
صداوسیما
دستگاه پکیج یونیت یکپارچه پشت بامی به ظرفیت 50 تن تبرید واقعی
برج مهستان
دستگاه پکیج یونیت یکپارچه پشت بامی به ظرفیت 20 تن تبرید واقعی
برج پاسداران

پکیج برودتی تهویه مطبوع

پکیج برودتی تهویه مطبوع به روفتاپ پکیج پشت بامی ROOFTOP PACKAGE شناخته می شود یکی از تجهیزات تهویه مطبوع می باشد که به دلیل هزینه اولیه پایین و مصرف برق کم گزینه مناسبی برای کارخانه ها، سوله ها، اماکن ورزشی، فروشگاه ها، تالارهای پذیرایی و رستوران ها و ساختمان تجاری می باشد این دستگاه قابلیت تامین هوای تازه برای پروژه را نیز فراهم می آورد. این دستگاه در پشت بام نصب می گردد و تنها با کانال کشی، سرمایش و گرمایش سیستم را تامین می کند. پکیج برودتی براساس و پایه تبرید تراکمی کار می کند پکیج برودتی را اگر بخواهیم به صورت مختصر تعریف نماییم تلفیقی از هواساز و کندانسینگ یونیت برودتی می باشد که به صورت یک پکیج برودتی یکپارچه است. البته قابل ذکر است که برخی از پکیج های برودتی به صورت دو پارچه هم ساخته می شوند.

عملکرد پکیج برودتی در حالت سرمایش

پکیج برودتی قابلیت کانال کشی هوای برگشت و استفاده از هوای تازه را دارد به این معنا که این دستگاه دارای محفظه اختلاط هوا می باشد .پکیج های برودتی به گونه ای طراحی  و ساخته می شوند که 80 درصد هوای برگشت و 20 درصد هوای تازه را در محفظه اختلاط با هم ترکیب می کنند. پکیج برودتی بعد از نصب فقط نیاز به کانال کشی هوای رفت و برگشت دارد و بدون نیاز به لوله کشی و نصب یونیت های داخلی می باشند اواپراتور پکیج برودتی که از نوع  کویل انبساط مستقیم DX (Direct Expansion)  می باشد به دمایی که تنظیم شده است می رسد و با فشار فن به محیط پروژه منتقل می گردد واین سیکل خنک کردن هوای محیط به صورت پیوسته انجام می گردد هم چنین سیکل تبرید پکیج برودتی هم در یک چرخه بسته به عملکرد خود ادامه می دهد که مانند چیلر تراکمی هوا خنک می باشد. در حالت سرمایش در پکیج برودتی هوا به صورت مستقیم توسط اواپراتور خنک می گردد.

عملکرد پکیج برودتی در حالت گرمایش

  تمامی دستگاه های تبرید در صورت نصب شیر چهارراهه و تغییر مسیر مبرد می توانند گرمایش نیز تولید کنند HEAT PUMP  پکیج برودتی هم در صورتی اینکه در داخل کارخانه براساس دستگاه هیت پمپ طراحی و ساخته شود قابلیت تولید گرمایش را نیز دارد و در زمستان و با تغییر وضعیت دستگاه از حالت سرمایشی به گرمایشی جای کندانسور و اواپراتور تغییر می کند و بدون هیچ تجهیزات جانبی می توان از گرمایش دستگاه استفاده نمود یا با اضافه کردن یک کویل آبگرم که براساس نیاز پروژه طراحی و ساخته می شود تامین گرمایش پروژه را انجام داد. به این صورت  که کویل آبگرم توسط  دیگ آبگرم تغذیه می گردد و فقط فن پکیج برودتی در زمستان کار می کند و گرمایش پروژه را تامین می کند در صورتی که تامین گاز در پروژه مشکل باشد و پکیج برودتی در مکانی نصب گردد که زمستان درجه حرارت بسیار پایین است  استفاده از هیتر برقی می باشد
