طراحی و نظارت تاسیسات الکتریکی و مکانیکی
طراحی تاسیسات الکتریکی و مکانیکی و نظارت بر تاسیسات مکانیکی و تاسیسات الکتریکی
شرکت مهندسی پرگاس با هدف گسترش فعالیت های مهندسی در زمینه ساختمان، توانست پس از تقریبا سه دهه فعالیت در زمینه طراحی، محاسبه، اجرا، راهبری و نگهداری تاسیسات مکانیکی و الکتریکی ساختمانهای مسکونی، اداری، تجاری وآموزشی و بیمارستانی و صنعتی، پروژه های طراحی، و نظارتی را با رضایت کامل کارفرمایان به اتمام و بهره برداری برساند. این شرکت، با بهره گیری از اندوختـه علمی، دانش فنـی و تجارب متخصصان و مهندسان مجرب و کارآمد و رعایت الزامات و مقررات ملی ساختمان و استانداردهای بین المللی تاسیسات، پروژه های تاسیساتی را مطالعه، طراحی و اجرا و نظارت می نماید.
تأمین گرمایش و سرمایش، لزوم تهویه، مهیا کردن آب بهداشتی و دفع فاضلاب، ایجاد تمهیداتی به منظور استفاده از وسایل الکتریکی، روشنایی محیط و قابلیت مقابله با خطرات احتمالی نظیر آتش‌سوزی جزو اساسی‌ترین حقوق طبیعی هر انسانی در گستره دانش و صنعت ساختمان‌سازی محسوب می‌شود. از طرف دیگر ارزشمندتر شدن منابع انرژی در دسترس، رشد صنعت ساختمان‌سازی، افزایش هزینه‌های ساخت و ساز و برجسته‌تر شدن نقش و اهمیت ایجاد شرایط آسایش، وظیفه و اهمیت تأسیسات ساختمانی را از منظر تعریف سیستم‌های نوین با بهره‌وری بالا، هزینه ساخت و مصرف انرژی کم، سنگین می‌کند.
بر همین اساس، تدوین استانداردها و ضوابط تأسیساتی، رشد صنعت تأسیسات کشور از جنبه دانش و فناوری‌های نوین، ایجاد یک بازوی مشاوره‌ای برای تولیدکنندگان و به وجود آمدن نقطه اتکا و اعتماد مصرف‌کنندگان کالاهای تأسیساتی، از بزرگترین دغدغه‌های دست‌اندرکاران این صنعت محسوب می‌شود.
بخش تأسیسات به هدف پاسخگویی به این نیازها تأسیس شده و امیدوار است با ادامه این حرکت‌ها گام‌های مهمی در جهت ارتقای علمی و تجربی جامعه مهندسی کشور برداشته شود. بخش تأسیسات مکانیکی و الکتریکی، فعالیت خود را در سال 1380 در راستای انواع پروژه تحقیقاتی و کاربردی آغاز کرد. این بخش با همکاری اساتید و کارشناسان مجرب فعالیت کرده و فعالیت‌های خود را در چهار محور تحقیقاتی، خدماتی – کاربردی، ترویج و آموزش و تدوین ضوابط و مقررات به انجام می‌رساند.
بخش طراحی تاسیسات مکانیکی

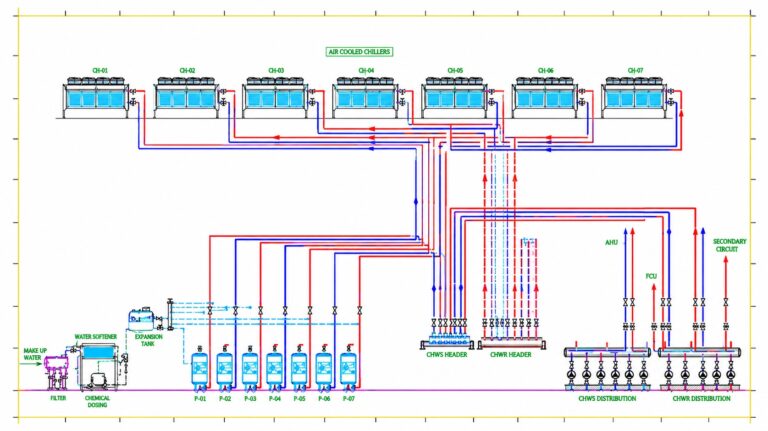

- محاسبه و طراحی سیستم های سرمایش، گرمایش و تهویه مطبوع
- محاسبه و طراحی سیستم های آبرسانی و پمپاژ
- محاسبه و طراحی سیستم جمع آوری و دفع فاضلاب و آب باران
- محاسبه و طراحی هیدرولیکی لوله کشی آتش نشانی و اطفا حریق
- محاسبه و طراحی تاسیسات تعویض هوا
- محاسبه و طراحی استخر، سونا و جکوزی
- محاسبه و طراحی سیستم‌های بخار
- محاسبه و طراحی سیستم کنترلی
- محاسبه و طراحی سردخانه
- محاسبه و طراحی تأسیسات گازهای طبی
- محاسبه و طراحی سیستم های بیمارستانی
جهت طراحی سیستم تهویه مطبوع، موارد زیر باید اعمال می گردد:
- جنبه مالی پروژه
- شرایط اقلیمی پروژه (دما، بارش، تابش آفتاب، رطوبت و …)
- موقعیت قرارگیری پروژه و همجواری‌های آن
- میزان بار حرارتی داخل ساختمان (ساکنان ساختمان و مولدهای حرارتی مثل چراغ‌های روشنایی)
- جنبه‌های فیزیکی ساختمان از نظر تطبیق با سیستم تهویه مطبوع مورد نظر
ضوابط طراحی تأسیسات مکانیکی می‌بایست بر اساس قوانین مقررات ملی ایران، بخصوص مباحث 14، 16 و 19 طراحی شده و از آن پیروی کند. مبحث 14 شامل تأسیسات گرمایی، تهویه مطبوع و تعویض هوا است. مباحث 16 و 19 نیز به ترتیب مربوط به تأسیسات بهداشتی و صرفه‌جویی در مصرف انرژی می‌باشد. علاوه بر این‌ها، نشریه‌های سازمان مدیریت و برنامه‌ریزی نیز می‌بایست به عنوان یک راهنما برای طراحی، مد نظر قرار داده می شود. نشریه شماره 128 که مربوط به مشخصات فنی عمومی و اجرای تأسیسات مکانیکی کارهای ساختمانی است، از جمله نشریات مهم محسوب می‌شود. در صورتیکه نیاز به استفاده از آیین‌نامه‌های کامل‌تر احساس شود، می‌توان از آیین‌نامه‌های زیر استفاده کرد.
- آیین نامه ANSI (American Nation Standards Institute)
- آیین نامه AIR (Air Conditioning Refrigeration Institute)
- آیین نامه ASHRAE (American Society of Heating Refrigeration and Airconditioning Engineers)
- آیین نامه NFPA (National Fire Protection Association)
- آیین نامه NPC (National Plumbing Code)
بخش نظارت تاسیسات مکانیکی
- نظارت بر اجرای سیستم های سرمایش، گرمایش و تهویه مطبوع
- نظارت براجرای سیستم های آبرسانی و پمپاژ
- نظارت براجرای سیستم جمع آوری و دفع فاضلاب و آب باران
- نظارت بر اجرای لوله کشی آتش نشانی و اطفا حریق
- نظارت براجرای تاسیسات تعویض هوا
- نظارت براجرای تاسیسات استخر، سونا و جکوزی
- نظارت بر اجرای سیستم‌های بخار
- نظارت بر اجرای سیستم کنترلی مکانیکی
- نظارت بر اجرای سردخانه
- نظارت بر اجرای تأسیسات گازهای طبی
- نظارت بر اجرای سیستم های بیمارستانی

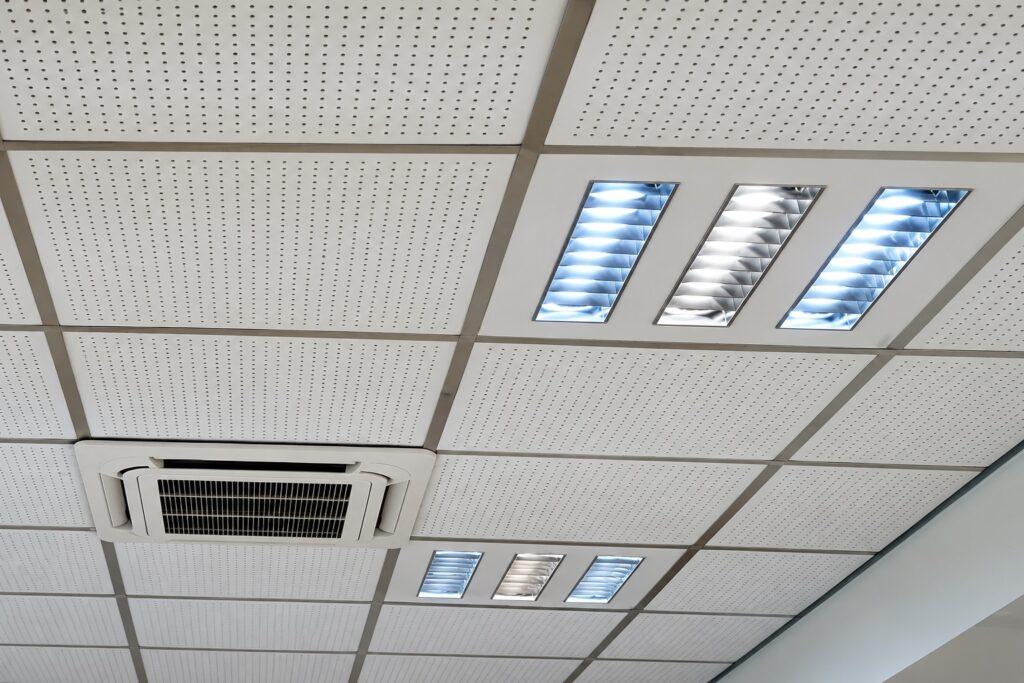

بخش طراحی و نظارت تاسیسات الکتریکی
- شبکه های برق رسانی و توزیع
- سیستم های کنترل EMS و BMS
- سیستم های حفاظتی و ایمنی

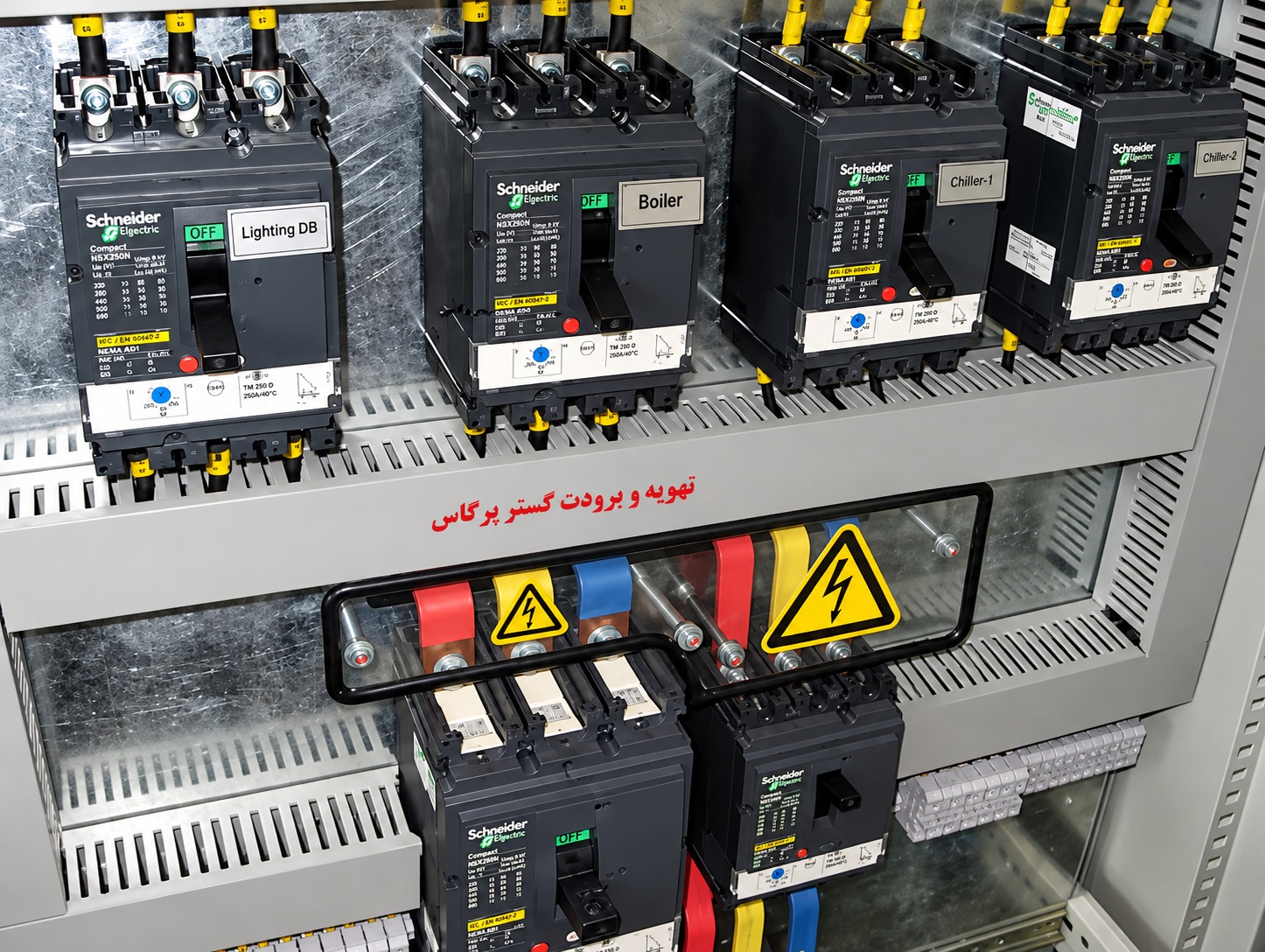

- طراحی و محاسبه تاسیسات الکتریکی ساختمانهای مسکونی، اداری، تجاری و صنعتی
- نظارت بر اجرای تاسیسات الکتریکی ساختمانهای مسکونی، اداری، تجاری و صنعتی
- راه اندازی تاسیسات الکتریکی ساختمانهای مسکونی، اداری، تجاری و صنعتی
- نظارت بر نصب تأسيسات برقی شامل مجموعه روشنائی ها ، پريزها، كليدها
- نظارت بر نحوه نصب و بهره برداری ايمن آسانسورها و پله های برقی از لحاظ سيستم برقی
- نظارت و كنترل نصب سيستم توزيع برق و تجهيزات تابلوهای برق
- نظارت و كنترل نحوه اجرای سيم كشی ها و كابل كشی ها
- نظارت و كنترل نحوه اجرای تجهيزات حفاظت و كنترل برقی شامل فيوزها، كليدهای خودكار، كنتاكتورها و موارد مشابه
- نظارت و كنترل نحوه اجرای سيستمهای تلفن، رايانه، نمابر، تلفكس، موارد مشابه
- نظارت و كنترل نحوه اجرای سيستم های اعلام حريق
- نظارت و كنترل نحوه اجرای سيستم های زنگ اخبار، احضار، ارتباط با ورودی (درب بازكن)
- نظارت و كنترل نحوه اجرای سيستم صوتی، پخش صوت، پيام رسانی
- نظارت و كنترل نحوه اجرای آنتن مركزی، تلويزيون، راديو، صاعقه گير و موارد مشابه
- نظارت و كنترل پيش بينی برق اضطراری و اتصال آن به سيستم برق ساختمان
- نظارت و كنترل نحوه اجرای سيستم های هوشمند برقی و الكترونيكی ساختمان
- نظارت و كنترل نحوه اجرای سيستم اتصال زمين
- نظارت و كنترل ضرورت تخصيص فضای مناسب برای پست برق (در صورت لزوم)
- نظارت و كنترل انجام هم بندی سازه های بيگانه ( اسكلت فلزی ، آرماتورهای پی و ... ) با سيستم زمين ساختمان
- نظارت اجرای ساير تاسيسات جريان ضعيف
طراحی تاسیسات الکتریکی می‌بایست تابع قوانین و مقررات ملی ایران باشد. مبحث سیزدهم این مقررات که مربوط به طرح و اجرای تاسیسات برقی ساختمان‌ها است، لازم است. نشریه‌های سازمان مدیریت و برنامه‌ریزی، مانند نشریه شماره 110-1 و 110-2 نیز می‌بایست در تمامی مراحل طراحی مد نظر قرار می گیرد. در مواردی که جهت تکمیل کار نیاز به استفاده از آیین‌نامه‌های کامل‌تر باشد، می‌توان از آیین‌نامه‌های زیر استفاده کرد.
- سیستم توزیع نیرو: Iec60-364
- محاسبات توزیع اصلی: Iec60-947
- محاسبات توزیع فرعی: Iec60-898
- سیستم برقگیر: Nfc17-102
- سیستم ارت: Bs7430
- سیستم اعلام حریق: Bs5839
- سیستم های آسانسور و پله برقی: En54
- درجه حفاظت تأسیسات: Iec60-529
نمونه پروژه طراحی
جهت طراحی سیستم تاسیسات برقی ساختمان ، موارد زیر اعمال می گردد:
- تعیین نوع هادی و سایز هادی‌ها و محاسبه افت ولتاژ در شرایط عادی و خاص.
- محاسبات اتصال کوتاه در محلّ باسبارها و در انتهای خطوط.
- انتخاب و تنظیم حفاظت‌ها؛ مشخصه حفاظت با نوع باری که حفاظت می‌شود تناسب داشته باشد.
- اطمینان از حفاظت صحیح؛ Ib مقدار انرژی که کلید اجازه عبور آن را در شرایط اتصال کوتاه می‌دهد باید بیشتر از مقدار انرژی قابل تحمل کابل‌ها باشد.
- اطمینان از هماهنگی حفاظت ها؛ هماهنگی حفاظت ها به لحاظ پله‌بندی، پشتیبانی، تناسب با کلیدها و غیره.
- انتخاب تجهیزات جانبی
- تجزیه و تحلیل بارهای الکتریکی
جهت تجزیه و تحلیل بارهای الکتریکی ساختمان، موارد زیر می‌بایست محاسبه و در نظر گرفته شود:
- شناسایی مراکز تقسیم بار الکتریکی (تابلوهای تقسیم)
- تعیین توان مورد نیاز و محل استقرار بارها
- تعیین مسیر هادی‌ها و محاسبه طول هر مسیر
- تعیین ظرفیت ترانسفورماتورها و ژنراتورها
- تخمین توان مصرفی کل با در نظر گرفتن ضریب همزمانی و ضریب دیماند
شرح خدمات تاسیسات مکانیکی
- ارائه دفترچه مشخصات فنی تجهیزات تأسیسات مکانیکی
- ارائه دفترچه محاسبات تأسیسات مکانیکی شامل محاسبات بار سرمایشی و گرمایشی ، آب مصرفی و ...
- طراحی نقشه های پلان و رایزر دیاگرام لوله کشی آب سرد وگرم مصرفی ، سیستم گرمایشی و سرمایشی
- طراحی نقشه چیدمان تجهیزات حرارتی و برودتی ، آب سرد و گرم مصرفی
- طراحی نقشه پلان و رایزر دیاگرام کانال کشی تجهیزات تهویه مطبوع
- طراحی نقشه های P&ID و FLOW DIAGRAM تجهیزات سیستم های تهویه مطبوع ، موتورخانه
- طراحی نقشه چیدمان تجهیزات تهویه مطبوع داخل بخشهای مختلف ساختمان
شرح خدمات تاسیسات برقی
- تهیه نقشه های سیستم روشنایی
- تهیه نقشه های سیستم پریز برق و برق رسانی و کابل کشی و اتصال زمین طبقات
- تهیه نقشه های سیستم شبکه کامپیوتری و UPS و رایزر دیاگرام های مربوطه
- تهیه نقشه های سیستم کابل کشی موتورخانه
- تهیه نقشه های مربوط به سیستم تلفن و رایزر دیاگرام های مربوطه
- تهیه نقشه های مربوط به سیستم صوتی و دوربین مدار بسته در طبقات مورد نیازو رایزر دیاگرام های مربوطه
- تهیه نقشه های سیستم اعلام حریق طبقات(آدرس پذير) و رایزر دیاگرام های مربوطه
- ارائه دفترچه محاسبات تاسيسات الكتريكي
نمونه پروژه نظارت
شرح ارائه خدمات طراحی تاسیسات
- برداشت اطلاعات جامعی از پروژه شامل کاربری، وضع موجود سازه و معماری پروژه
- جلسه با کارفرما
- ارائه فاز یک پروژه شامل گزارشی از سیستم های مناسب برای پروژه و مقایسه بین سیستم ها و ارائه مزایا و معایب
- طراحی، محاسبه و ارائه نقشه های تاسیسات پروژه
- مدل سازی سه بعدی پروژه، شبیه سازی، آنالیز و بهینه سازی پروژه
- ارائه برآورد مالی و زمانی پروژه ، طراحی برنامه عملیاتی پروژه و مشاوره تخصصی در زمینه خرید تجهیزات مورد نیاز پروژه
- اجرای پروژه
مراحل طراحی تاسیسات
فاز اول
فاز دوم
فاز سوم
نقشه های as built
فاز اول طراحی تاسیسات مکانیکی
- مطالعه جغرافیایی منطقه و بررسی شرایط آب و هوایی محل پروژه و بررسی تجهیزات متناسب با جغرافیا.
- ارائه گزارش و نمودار در مورد انواع تجهیزات تهویه مطبوع و محاسبات مالی با شرایط اقلیمی آن محل
- بیان مزایا و معایب سیستم‌های تهویه مطبوع مورد نظر و پیشنهاد بهترین سیستم با توجه به شرایط کارفرما
فاز دوم طراحی تاسیسات مکانیکی
- تعیین تجهیزات مورد استفاده در پروژه و رسم کامل نقشه‌های و ارائه دیتیل‌های اجرایی
- محاسبه‌های دقیق بارهای حرارتی، برودتی و موارد مربوطه می‌باشد. تعیین اندازه، سایز لوله و محل خروجی لوله‌ها نیز لازم است
فاز سوم طراحی تاسیسات مکانیکی
نقشه های کارگاهی طی این مرحله طراحی می شود. برخی اوقات، مسیر لوله‌کشی یا کانال‌کشی ممکن است با توجه به شرایط کارگاهی تغییر کند.
